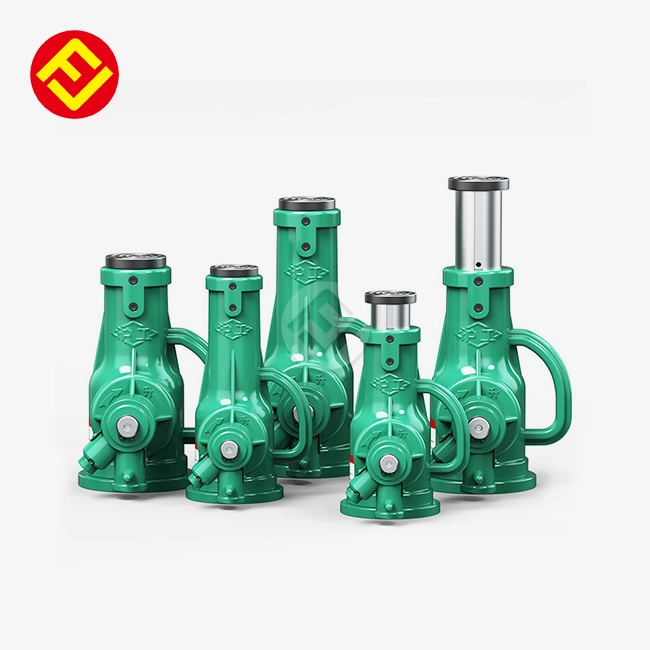

3-тонни винтови крикове за промишлени повдигателни приложения

Когато търсите надеждно механично повдигащо оборудване, което осигурява контролирано позициониране без хидравлични усложнения, 3-тонният винтов крик осигурява прецизността и надеждността, от които се нуждаете при работата си. Тези устройства използват усъвършенствани резбови механизми за повдигане, спускане и позициониране на товари до 6,600 паунда (2934 кг) с изключителна точност, предлагайки самозаключваща се сигурност, която предотвратява отклонението на товара - постоянно предизвикателство в хидравличните системи. За разлика от алтернативите, задвижвани с флуидно гориво, винтовите крикове елиминират рисковете от течове, като същевременно поддържат абсолютна позиционна стабилност при непрекъснати натоварвания, което ги прави от съществено значение за строителни обекти, производствени съоръжения и проекти за поддръжка на инфраструктура, изискващи абсолютно съответствие с изискванията за безопасност.

Спецификация
Модел (т)	Горен капак (мм)	Долен капак (мм)	Минимална височина (мм)	Височина на повдигане (мм)	Тегло (кг)
3.2	49	93	220	110	17.4
5	49	93	250	130	21.5
8	49	104	260	140	22.3
10	59	104	280	150	27.2
16	64	118	320	180	21.1
20	64	128	325	180	23.1
25	64	128	275	130	20.9
32	69	142	395	200	37.2
50	88	186	452	250	36.1
100	125	238	452	200	71.3
D10	59	104	200	75	22.4
D20	64	128	225	90	19.3
D32	69	142	320	150	33.4
D50	88	186	330	150	28.9

Разбиране на 3-тонните винтови крикове: Спецификации, компоненти и принципи на работа

Какво определя механичен винтов крик?

Прецизно изработените части в 3-тонен винтов крик превръщат въртеливото движение в линейна повдигаща сила. Основният възел е съставен от червячен вал, изработен от термично обработена легирана стомана, който движи бронзово червячно колело, зацепващо се с повдигащия винт. Можете да завъртите входния вал на ръка или с мотор. След това резбовият механизъм превръща това движение във вертикално, като съотношенията на повдигане обикновено са между 20:1 и 32:1.

Няколко важни части от основната система работят заедно. Корпусът, който обикновено е изработен от чугун, отговарящ на стандартите ASTM A48, намалява вибрациите, докато машината работи. Вътре повдигащият винт преминава през стъпки на закаляване или охлаждане, за да направи повърхността твърда, между HRC 58 и 62. Това го предпазва от твърде бързо износване. Можете да избирате материали за гайки от бронзови сплави до инженерни пластмаси, въз основа на температурните и циклични натоварвания, необходими на вашето приложение.

Основни технически спецификации, които са важни

Товароносимостта е първото нещо, което трябва да обърнете внимание. Нашите устройства имат максимална сила на теглене от 3 тона, което е равно на 6,600 паунда (приблизително 2930 кг). Можете да променяте дължината на ход от 100 мм до 1000 мм, за да отговаря на нуждите на вашето приложение. Скоростта на повдигане е между 1.5 и 4 милиметра на оборот, което ви дава прецизен контрол, когато трябва да поставите нещо.

За да отговарят на стандартите ISO/DIN за размери, типовете резба се предлагат с форма Acme или триъгълна. Може да работи при температури от -20°C до +80°C, което е достатъчно за повечето работни условия. Машинните винтове се самозаключват по естествен път, което им предотвратява обратното завъртане при статични натоварвания. Това означава, че обикновено не са необходими външни системи за спиране.

Как винтовите механизми постигат превъзходен контрол

Основната идея зад начина, по който работи, е, че зацепването с резба дава техническо предимство. Когато върху червячната предавка се приложи натиск, тя се завърта. Редукционното число увеличава теглителната сила, като същевременно забавя вертикалното движение. В сравнение с опциите за бързо повдигане, този компромис между скорост и сила ви дава най-точно позициониране.

Когато ъгълът на водещата част на резбата остане по-малък от ъгъла на триене между съответстващите повърхности, те се заключват сами. Поради тази геометрична връзка, гравитационните сили не могат да завъртят механизма. Това означава, че товарът ще остане на място завинаги, без да се използва никаква мощност. Стандартните конфигурации на резбата Acme имат диапазон на ефективност от 20 до 30 процента. За приложения с висок работен цикъл, версиите със сачмени винтове могат да постигнат ефективност до 90 процента.

Сравняване на 3-тонни винтови крикове с алтернативно повдигащо оборудване

Механични срещу хидравлични повдигащи системи

Хидравличните крикове са подходящи за мобилна употреба, защото могат да повдигат тежки товари бързо и имат по-високо съотношение товароносимост-тегло. Те обаче представляват риск от течове на течности, изискват редовна поддръжка на уплътненията и се позиционират по време на дълги периоди на задържане. Промените в температурата могат да повлияят на вискозитета на хидравличната течност, което може да повлияе на това колко равномерно повдига алтернативен 3-тонен винтов крик.

Тези притеснения се решават от винтови крикове, които работят само механично. След като товарите достигнат желаната височина, те остават на мястото си, без да използват никаква енергия. Времето за поддръжка е много по-дълго, защото няма уплътнения или химикали, които е необходимо да се проверяват. Механичните системи са по-подходящи за приложения, които изискват прецизност и дългосрочна поддръжка на товара, но имат по-ниски скорости на повдигане и малко по-големи размери.

Ръчно управление спрямо конфигурации с моторно задвижване

С ръчните си колела, ръчните винтови крикове са преносими и не е необходимо да се включват в контакта. Ръководителите на обекта харесват тази свобода по време на инсталации на място, където все още няма електричество. Скоростта на повдигане зависи от това колко усилено работи потребителят, така че те обикновено са най-подходящи за еднократни задачи по позициониране, а не за дълги, повтарящи се производствени цикли.

В зависимост от необходимата скорост на повдигане, моторно задвижваните агрегати могат да се комбинират с електрически задвижвания с мощност от няколко стотни от конските сили до няколко хиляди вата. Чрез механични системи за свързване, тези конструкции позволяват синхронизация между множество крикове, което е необходимо за нивелиране на платформи или координиране на монтажа на големи части оборудване. Важно е да се помисли за работния цикъл. Стандартните конструкции на машинни винтове работят добре за спорадична употреба (20–30% работоспособност), но текущите процеси изискват версии със сачмени винтове, които могат да се справят по-добре с топлината.

Съображения относно капацитета: Избор на правилния тонаж

Товароносимост от 3 тона е достатъчна за повечето задачи за позициониране в промишлеността, но познаването на това как ще се държи товарът ви ще ви помогне да избегнете както прекомерно инженерство, така и компромиси с безопасността. Определете общото си тегло, като не забравяйте да включите коефициенти за безопасност. Съотношението между номиналния капацитет и действителния работен товар обикновено трябва да бъде 4:1. Този марж отчита ударното натоварване, неравномерното разпределение на теглото и промените в плътността на материала.

В сравнение с 5-тонните типове, те се използват все по-рядко. Устройствата с по-голям капацитет заемат повече място, по-трудни са за поставяне и се нуждаят от по-голям въртящ момент за работа, но не помагат, когато товарите са по-малки от 2,400 паунда (1133 кг). От друга страна, по-малкият размер прави нещата по-малко безопасни и ускорява износването, което значително намалява експлоатационния живот.

Най-добри практики за поддръжка и безопасност за 3-тонови винтови крикове

Протоколи за рутинни инспекции

Редовните визуални проверки откриват проблеми в началото, преди да попречат на работата. На всеки 200 часа употреба проверявайте повдигащата се повърхност на винта за порязвания, вдлъбнатини или повредени резби. Проверявайте въртящия момент на монтажните болтове на корпуса, тъй като вибрациите могат да разхлабят винтовете с течение на времето. Проверявайте моделите на износване на съединителите на входния вал, за да видите дали не са подравнени със задвижващите системи на 3-тонния винтов крик.

Измерването на аксиалния хлабина ви позволява да разберете рано кога гайките се износват. При нормални конструкции стандартната грешка трябва да остане между 0.15 мм и 0.25 мм, когато се използват маркери за часовници. Конструкциите без хлабина поддържат допустимите отклонения под 0.05 мм, което е много важно за приложения, които изискват прецизно позициониране. Когато има твърде голям хлабина, това означава, че интервалите за подмяна наближават, което позволява извършването на планирана поддръжка вместо аварийни спирания.

Изисквания и графици за смазване

Литиевата грес за екстремно налягане или синтетичното трансмисионно масло трябва да се сменят в корпуса на червячната предавка на всеки 1,000 часа употреба или веднъж годишно при нормални условия. В тежки условия с екстремни температурни промени или замърсяване, може да се наложи да се направят по-големи интервали. Дренажните тапи улесняват смяната на цялата течност, което предотвратява натрупването на отломки и ускоряването на износването на частите.

Отворените повдигащи винтове трябва редовно да се смазват с трансмисионни масла, предназначени за контакт метал-метал под високо налягане. На всеки 100 часа употреба се уверете, че цялата резба е покрита с масло. Защитните мехове и прахозащитните капаци поддържат околната среда чиста, което удължава тези интервали. Това е особено полезно при строителство на открито или в морски условия, където влагата ускорява корозията.

Протоколи за безопасност при тежко повдигане

При никакви обстоятелства не трябва да превишавате номиналния капацитет. Това може да причини сериозна повреда, като например откъсване на резба или счупване на корпуса. Уверете се, че товарът остава в средата на повдигащата плоча, за да избегнете странично натоварване, което причинява огъващи моменти, които винтът не може безопасно да поеме. Преди да започне повдигането, проектантите на обекта трябва да установят къде е центърът на тежестта за неща, които не са прави.

Механичната връзка чрез свързващи валове и ъглорежещи скоростни кутии гарантира, че издърпването е равномерно в синхронизираните многокрикови системи. Електронната синхронизация не е много точна, което е необходимо за тежки структурни работи, и може да доведе до заклинване или неравномерно разпределение на напрежението. Когато проектите изискват координирано повдигане на повече от едно място, мениджърите по обществените поръчки трябва да поискат пълни комплекти за синхронизация.

Ръководство за обществени поръчки: Как да изберете и закупите най-добрия 3-тонен винтов крик

Дефиниране на специфични за приложението изисквания

Вашата среда определя материалите, които можете да използвате, и как трябва да бъдат обработени отвън. В корозивни среди конструкциите трябва да са изработени от неръждаема стомана или да имат по-добри защитни покрития от стандартните спрей боядисани покрития. За температури между -20°C и +80°C, 3-тонен винтов крик изисква специални уплътнители и масла, които могат да се справят с термичното нарастване, без да губят своята ефективност.

Съвместимостта на конфигурацията за монтаж гарантира, че новото оборудване ще работи със старото без никакви проблеми. Различни начини за закрепване на конструкции могат да се използват с избора на горна плоча, основна плоча и вилка. Персонализираните решения за закрепване решават специфични проблеми при монтажа. Това е особено полезно при актуализиране на по-старо оборудване или монтирането му на нестандартна основа.

Оценка на стойността отвъд първоначалната покупна цена

Докато първоначалните разходи влияят върху решенията за това какво да се купи, общите разходи за собственост дават по-точна картина на финансите на човек. По-евтините устройства може да са изработени от по-нискокачествени материали, които се износват по-бързо, което означава, че трябва да се сменят по-често и изискват повече поддръжка. Качествените производители използват прецизна обработка и термично обработени легирани стомани, които удължават интервалите на обслужване, което намалява дългосрочните оперативни разходи.

Съответствието със сертифицирането засяга не само това колко добре работи оборудването. То засяга и правни въпроси. Системите за контрол на качеството по ISO9001 показват, че ПродуктиПродуктите се произвеждат последователно, а маркировката CE показва, че отговарят на европейските стандарти за безопасност. За да избегнат проблеми с митническите процедури или забавяния при монтажа, международните купувачи трябва да се уверят, че сертификатите, които купуват, отговарят на правилата на пазара, към който отиват.

Стратегически подходи за снабдяване

Дистрибуторите, които съхраняват стоки на повече от едно място, могат да получат отстъпки за покупките си, когато купуват на едро. За големи строителни проекти, които се нуждаят от много бройки, консолидирането на поръчки на едро намалява разходите за доставка на всяка бройка и ускорява процеса на получаване. Когато купувате директно от фабриката, не е нужно да плащате надценки на посредници. Това е особено полезно за OEM интеграции или поръчки със специфични спецификации.

Когато купувате от производствени центрове, международното сътрудничество в областта на транспорта е много важно. Времето за производство варира от 3 до 6 седмици, в зависимост от това колко сложна е персонализацията и колко поръчки се правят в момента. Морският транспорт е най-рентабилният начин за превоз на големи количества стоки, докато въздушният транспорт, въпреки че е по-скъп, е по-бърз и отговаря на спешни нужди. Ясните гаранционни условия и политиките за връщане предпазват от повреди по време на доставка или несъответстващи спецификации.

Подобряване на индустриалните операции с решения за 3-тонен винтов крик

Истории за успех в реалния свят на приложенията

3-тонните винтови крикове се използват от строителните компании за изравняване на основи на неравен терен, където хидравличните системи биха изисквали помпата да работи непрекъснато. Един регионален строител съкрати сроковете на проекта с 15%, след като премина към механични крикове за временна опора. Това се случи, защото опасенията от течове на течности, които бяха причинили спиране на работата и по-дълго време за почистване, вече не бяха проблем.

Синхронизирани многокрилни повдигачи се използват във фабриките за промяна на височината на монтажната линия, така че тя да може да побира продукти с различни размери, без да се налага много пренастройване. Компания, която произвежда мебели, въведе четириточкови повдигащи системи, които съкращават времето за пренастройка от 45 минути на 12 минути. Това направи производството много по-гъвкаво, като същевременно нивелирането на масата се поддържа с точност до 0.5 мм.

Интеграция с OEM системи

Винтовите крикове могат да работят директно с частни конструкции на оборудване, тъй като могат да бъдат изработени по поръчка. Производителите променят монтажните скоби, добавят по-дълги дължини на хода или добавят специални конфигурации на входния вал, които работят със съществуващите задвижващи системи. Тази гъвкавост е особено полезна, когато подмяната на стари машини би струвала повече от бюджета за ремонт.

С правилните аксесоари можете да правите повече от просто повдигане на предмети. Крайните изключватели задават автоматични стопове, които предотвратяват повреди от превишаване на допустимото разстояние. Маркерите за позиция показват на оператора текущата височина в реално време. На запрашени места защитните обувки поддържат повдигащите винтове чисти от мръсотия и отпадъци, а покритията, които предотвратяват ръждата, удължават живота им в условия на военноморска или химическа преработка.

Нововъзникващи технологични тенденции

За приложения с висока скорост и висок работен цикъл, вариантите със сачмени винтови двигатели предлагат най-добрата производителност досега. Тези устройства са с 90% механична ефективност, в сравнение с 25% при нормалните конструкции. Те също така отделят по-малко топлина и могат да работят непрекъснато. При по-висока първоначална инвестиция губите способността си да се самоблокират, така че са ви необходими спирачни двигатели, за да държите товара на място.

Чрез мониторинг на вибрациите и проследяване на температурата, интегрираната сензорна технология позволява предварително планиране на поддръжката. Анализът на данни открива модели на износване, преди те да се случат, така че поддръжката може да се планира за времена, когато системата не се използва, вместо да се извършва, когато тя се повреди неочаквано. Съоръженията, които се интересуват от Индустрия 4.0 и цялостно ефективен ремонт, ще харесат тези интелигентни системи.

Заключение

Изборът на подходящо оборудване за преместване има голямо влияние върху това колко добре функционира вашият бизнес, колко е безопасен и колко струва поддръжката му с течение на времето. Механичните 3-тонови винтови крикове са най-точните и надеждни инструменти за промишлени задачи, които трябва да бъдат позиционирани прецизно и за дълги периоди от време. Способността им за самозаключване спира хидравличното отклонение и прави поддръжката по-лесна, отколкото при алтернативите, задвижвани с флуидно гориво. Можете да извлечете максимума от покупките на оборудване, като разберете спецификациите, сравните характеристиките на производителността и следвате правилните процедури за поддръжка. Стратегическата стратегия за обществени поръчки разглежда общите разходи за собственост, а не само първоначалната покупна цена. Това предпазва вашия бизнес от повреди и загуба на продукция, които се случват твърде рано.

Често задавани въпроси

Каква максимална височина на повдигане могат да постигнат тези устройства?

Персонализируемите дължини на хода варират от 100 мм до 1000 мм, както обикновено, но техническите ограничения спират ходове, по-дълги от 1500 мм. Следвайки формулата на Ойлер, огъването на колоната се превръща в ограничаващ фактор: по-дългите винтови дължини, които не са поддържани, изискват по-големи размери или междинни лагерни опори, за да се поддържа стабилността на конструкцията под товар. Най-добрата дължина на хода за вашето приложение се определя чрез комбиниране на необходимостта от обхват с необходимостта от стабилност в 3-тонен винтов крик.

Колко често трябва да се извършва професионално обслужване на промишлените агрегати?

Честотата на извършване на проверките зависи от това колко интензивно се използва оборудването и от метеорологичните условия навън. Стандартните препоръки гласят, че пълните проверки трябва да се извършват на всеки 1,000 часа работа или веднъж годишно, което от двете настъпи първо. Проверките трябва да се извършват на всеки три месеца за машини, които се използват много или са в тежки условия с високи температури, висока влажност или замърсяване. Подемните винтове обикновено трябва да се смазват на всеки 100 до 200 часа употреба, докато маслата в корпуса на зъбните колела трябва да се сменят веднъж годишно при нормални работни условия.

Могат ли тези крикове да се справят както с автомобилни, така и с тежки индустриални приложения?

Физическият капацитет ви позволява да повдигате превозни средства, но пригодността за приложение надхвърля тегловните категории. В автомобилния сервиз бързото повдигане на предмети и многократното им преместване са важни задачи, които се изпълняват най-добре от хидравлични системи. В индустриални условия прецизното поставяне и дългосрочната поддръжка на товара са много важни. Именно тук блестят механичните винтови крикове. Тъй като могат да повдигат предмети по-бавно и да ги държат по-добре, тези устройства са по-подходящи за укрепване на сгради, нивелиране на машини и структурни промени, отколкото за повтаряне на едни и същи неща за ремонт на автомобили.

Партнирайте с надежден производител на 3-тонен винтов крик за вашите индустриални нужди

В FLA Industrial & Trading Co., Ltd. ние произвеждаме всяко механично повдигащо решение с уменията, които сме натрупали през последните 30 години. Нашият инженерен екип е специализиран в изработването на персонализирани конфигурации на 3-тонен винтов крик, които решават вашите специфични оперативни проблеми, като например ограничено пространство за монтаж, дълги разстояния на движение и специфични нужди от материали. Преди да бъде изпратена, всяка единица преминава през строги тестове за натоварване при 1.5 пъти номиналната си товароносимост и пълна проверка на измерванията. Това гарантира, че оборудването, което получавате, отговаря на най-високите международни стандарти.

Разбираме, че изборът за това какво да купите е отвъд просто спецификациите на инструментите. Той включва и надеждността на доставчика и как да получите помощ след покупката. Нашето 24-48-часово време за обработка на цените ускорява процеса на вземане на решения, а пълната ни експертна поддръжка ви помага от първоначалната спецификация до окончателния монтаж. Гъвкавото ни поръчване е съобразено с начина, по който работи вашият бизнес, независимо дали имате нужда от големи количества за доставка или много артикули за голям строителен проект. Свържете се с нашия екип на sales@flaindustrial.com, за да обсъдим вашите уникални нужди и да разберете как нашите сертифицирани по ISO9001 и CE стоки могат да отговорят на вашите нужди.

Източници

1. Американско дружество на машинните инженери. (2021). Стандарти за предаване на мощност и зъбни колела за винтови крикове . ASME Press.

2. Институт за индустриални крепежни елементи. (2020). Изчисления на товароносимостта и коефициенти на безопасност за механично повдигащо оборудване . Технически публикации на IFI.

3. Национален институт за стандарти и технологии. (2022). Свойства на материалите и спецификации за термична обработка на промишлени повдигащи устройства . NIST Handbook 130.

4. Общество на производствените инженери. (2023). Системи за прецизно позициониране: Сравнителен анализ на механични и хидравлични решения . Технически документи на МСП.

5. Европейски комитет по стандартизация. (2019). Изисквания за безопасност на механични повдигателни съоръжения в промишлени приложения . Публикация на EN стандарти.

6. Международна организация по стандартизация. (2021). Спецификации за трапецовидни резби и стандарти за допустими отклонения за приложения, носещи товари . Документация по ISO 2904:2021.
